STATIE REBALLING/REWOTK DH A3 IR | HOT AIR | ALINIERE AUTOMATA

Prezentare generală

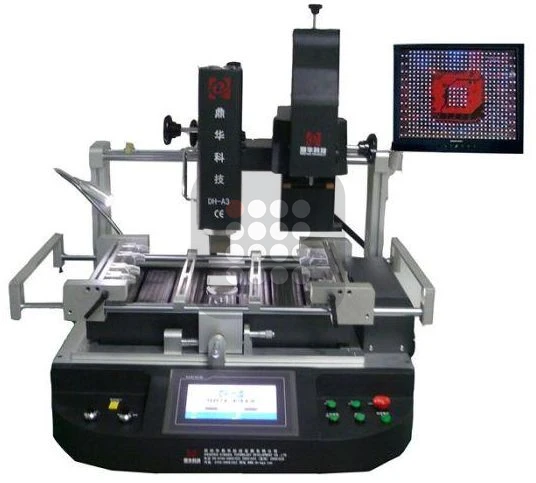

DH-A3 este o stație de rework/reballing cu aliniere automată prin sistem CCD, control PLC și PC industrial cu Windows, cu interfață touch screen protejată prin parolă de pornire. Poate afișa simultan 4-6 profile de temperatură și salvează multiple presetări, cu funcție de analiză instantanee.

Control termic și precizie

Stația folosește senzori de temperatură independenți pentru încălzirea superioară cu aer cald, cea inferioară cu aer cald și placa IR inferioară, cu sonde de tip K și control automat, la o precizie de ±2°C. Senzorii externi de temperatură (1-5, opțional) permit monitorizarea și analiza profilelor în timp real. Capul de încălzire superior se deplasează liniar pe toate axele pentru o plasare precisă a cipului BGA, evitând poziționarea incorectă, iar axele X, Y și Z sunt ajustabile cu o acuratețe de ±0,01mm.

Poziționare și sistem optic

Suportul PCB este de tip V-groove, universal, pentru poziționare rapidă și precisă, cu prindere și detașare flexibilă a plăcii. Duzele BGA pentru redirecționarea aerului cald pot fi ajustate până la 360° pentru instalare sau înlocuire ușoară. Sistemul optic cu lentile CCD are zoom 10x-100x, autofocus, corectare automată a clarității imaginii și separare automată de culoare pentru alinierea precisă a cipurilor BGA prin suprapunerea celor două imagini.

Siguranță

Stația are certificare CE, comutator de urgență cu protecție automată, funcție de „învățare” a atenționărilor vocale presetate (de exemplu la creșterea excesivă a temperaturii) și pompă de vid automată, cu rotații de până la 60° și duză de montare micro-reglabilă.
