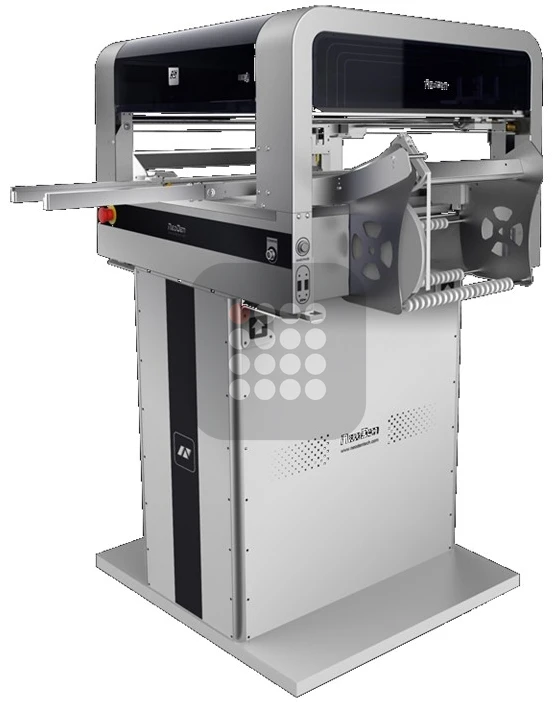

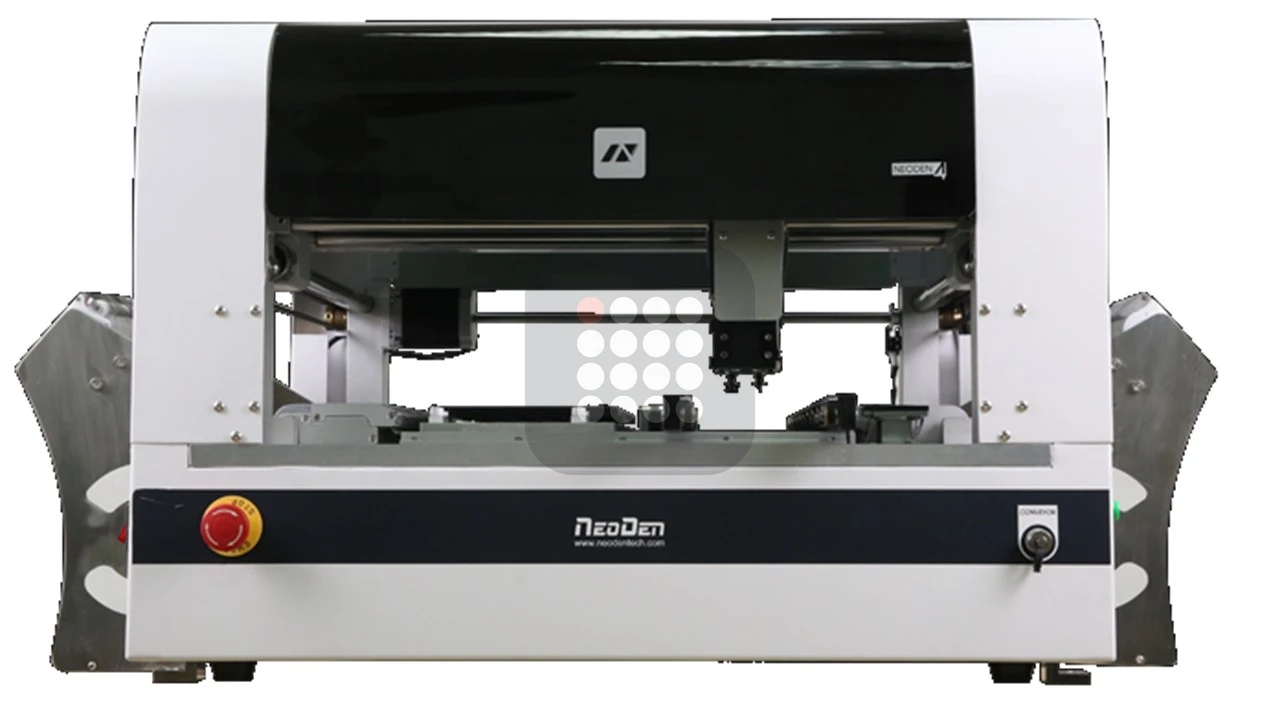

STATIE AUTOMATA SMD PICK AND PLACE NEODEN 4 CU VISION SYSTEM

Name: STATIE AUTOMATA SMD PICK AND PLACE NEODEN 4 CU VISION SYSTEM
SKU: NEODEN4
Price: 55019.82 RON
Availability: InStock

NEODEN4

Pe comandă — termen variabil

Ai nevoie de un termen exact înainte de a comanda? Scrie-ne.

Configurează produsul

Alege accesorii:

Daca doresti suport cu vibratie pentru tuburi de SMD-uri, te rugam sa notezi dimensiunile dorite.

0/100

Prelungire garantie

Doresti o configuratie personalizata? Scrie te rog detaliile aici si iti vom recalcula pretul.

Sumar configurație

Preț de bază55019.82 RON

Total (TVA inclus)55019.82 RON

Descriere

NeoDen4 este o stație desktop de tip pick and place, complet automată, echipată cu sistem de vizualizare (vision system) cu cameră dublă, șine automate și patru capete de plasare interschimbabile. Este destinată lucrărilor de montaj SMD de precizie ridicată, de la componente 0201 până la BGA.

Pick and place complet automat, cu vision system dual (cameră sus/jos)
4 capete de plasare, șine automate, alimentatoare electrice automate
Componente de la 0201 până la BGA, QFN, TQFP240
Rată de plasare: 10.000 buc/h (vision oprit) / 5.000 buc/h (vision activ)
Acuratețe poziționare ±0,02mm, repetabilitate X-Y ±0,02mm
Greutate netă 60kg, alimentare 220V (convertibil la 110V), 180W

Despre acest produs

Ce este

Caracteristici cheie

Sistem de vizualizare cu cameră superioară și inferioară, pentru identificarea și calibrarea simultană a componentelor
Șine automate pentru plasare continuă, inclusiv pe benzi LED lungi (0,8/1,2/1,5m)
Alimentatoare electrice automate, cu deviere redusă la alimentare
Suportă conveior general, pentru integrare într-o linie SMT
Patru capete de plasare, cu ridicare și calibrare simultană a componentelor
Actualizare software la distanță, gratuită pe toată durata de viață a echipamentului

Pachet livrare

Stație NeoDen4, stick flash 8GB cu documentație, cablu de alimentare (5m), curs video de instruire, bandă adezivă dublă, set chei Allen, cutie de scule, manual de utilizare.

Date tehnice

Capete de plasare cu vision4

Rată de plasare10.000 buc/h (vision oprit) / 5.000 buc/h (vision activ)

Capacitate alimentatoare (bandă)48

Lățime bandă8mm, 12mm, 16mm, 24mm

Alimentatoare cu vibrație5

Capacitate tăvi IC5

Dimensiune componente (vision)minim 0201, maxim TQFP240

Componente aplicabile0201, BGA, SOIC, SSOP, QFN, TQFP, LED, diodă, tranzistor, tact switch

Înălțime maximă componentă5mm

Rezoluție X/Y0,01mm

Rezoluție Z0,1mm

Rotație±180° (360°)

Acuratețe poziționare±0,02mm

Repetabilitate X-Y±0,02mm

Suprafață PCB aplicabilă350 x 400 mm

Zonă de plasare310 x 400 mm (fără tavă waffle) / 140 x 400 mm (cu 1 tavă waffle)

Programaresoftware automat / programare mecanică manuală

Alimentare220V, 50Hz (convertibil la 110V)

Putere180W

Dimensiuni echipament870 x 680 x 480 mm

Greutate netă60 kg

Greutate ambalat80 kg
