STATIE REWORK | REBALLING LY X5 BGA IR | HOT AIR | 3 ANI GARANTIE

Name: STATIE REWORK | REBALLING LY X5 BGA IR | HOT AIR | 3 ANI GARANTIE
SKU: LYX5IRHA
Price: 130464.03 RON
Availability: InStock

LYX5IRHA

130464.03 RON/ STATIE REWORK | REBALLING LY X5 BGA IR | HOT AIR | 3 ANI GARANTIE

Pe comandă — termen variabil

Ai nevoie de un termen exact înainte de a comanda? Scrie-ne.

Descriere

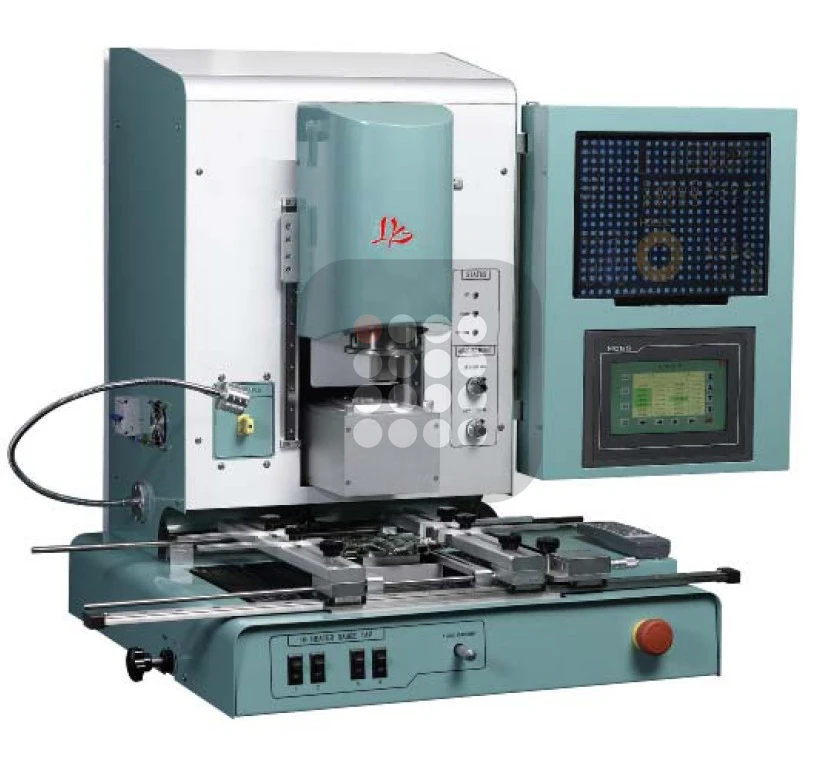

LY X5 este o stație de rework cu sistem de aliniere optică și lipire/dezlipire integrată, dedicată componentelor BGA încapsulate — o variantă mai compactă a seriei LY X, pentru plăci de dimensiuni mai mici.

Aliniere optică cu zoom 22x inclus și montare automată a cipului
Zonă de lucru cipuri BGA 1x1 - 70x70mm, PCB de la 20x20 până la 350x350mm
Trei zone independente de încălzire (hot air + IR), 8+8 trepte de temperatură
Pompă vacuum automată cu detectare automată a instalării prin presiune
Masă de lucru ajustabilă pe axele X/Y; control PLC cu touch screen
Garanție 3 ani

Despre acest produs

Prezentare generală

Control termic și precizie

Partea superioară de încălzire combină aer cald și infraroșu (2 în 1), cu creștere rapidă a temperaturii fără a afecta componentele din jur, potrivită pentru plăci cu pitch redus. Stația are trei zone separate de încălzire, afișaj al temperaturii în timp real și 8+8 trepte de temperatură, stocate nelimitat prin computerul industrial cu touch screen. Zona de preheating inferioară este mobilă, iar zona de lucru este ajustabilă pe axele X/Y.

Sistem optic color de vizualizare, cu zoom optic de 22x, inclus
Pompă vacuum automată de înaltă precizie, rotativă până la 60°, cu detectarea automată a instalării prin presiune controlată
Montare automată a cipului; port pentru termocuple

Domeniu de aplicații

Recomandată pentru reparații de plăci de bază și laptopuri, console XBOX și PlayStation, dispozitive mobile și camere digitale, pe componente de tip BGA, micro BGA, CSP și QFP.

Date tehnice

Timp reflow3 min

Dimensiune cip BGA1x1mm - 70x70mm

Greutate BGAmax 150g

Locație PCBexterior

Masă de lucru ajustabilăfață/spate ±10mm, stânga/dreapta ±10mm

Min. ball pitch0,15mm

Dimensiune maximă PCB20x20mm - 350x350mm

Grosime PCB0,5 - 5mm

Acuratețe de plasare±0,01mm

Control temperaturătermocuple tip K

Încălzire inferioarăIR + hot air 800W

Încălzire superioarăIR + hot air 1200W

Preheating inferiorIR 2700W

AlimentareAC 220V, 50/60Hz

Garanție3 ani
